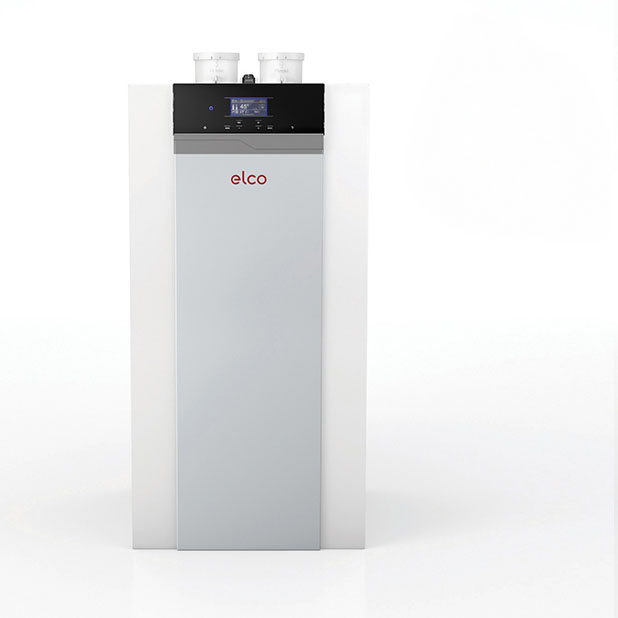

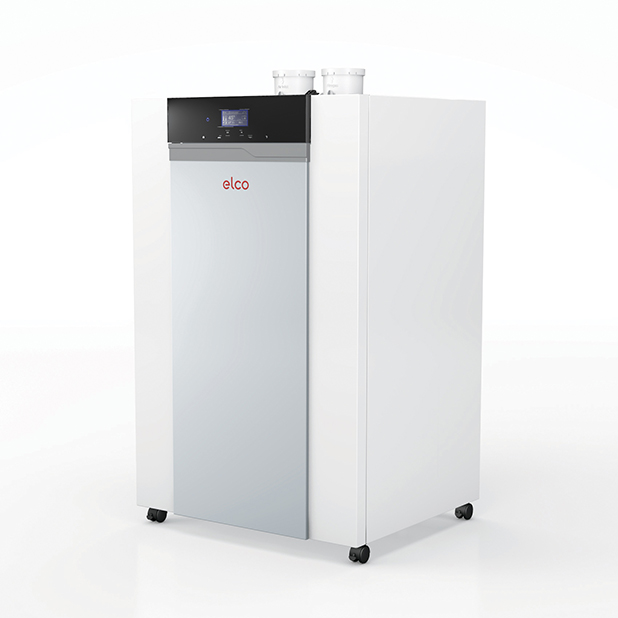

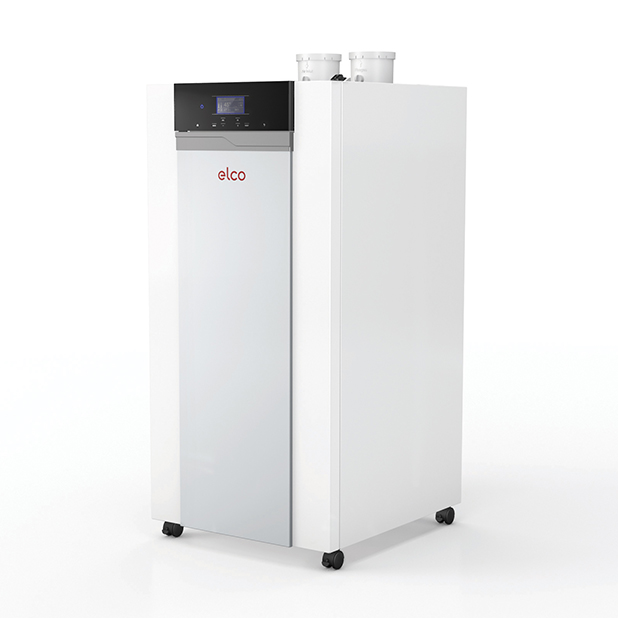

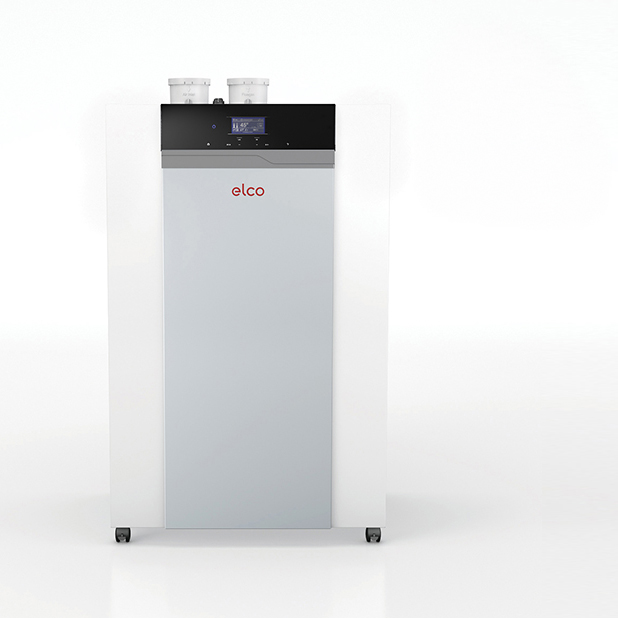

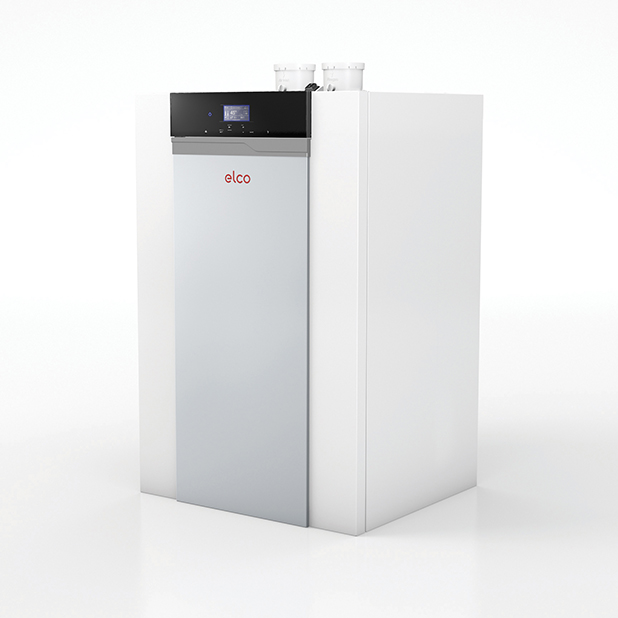

TRIGON® L PLUS

Vloerstaand verwarmingstoestel
Vermogen 70 tot 200 kW
De TRIGON® L PLUS serieis het resultaat van ervaring en ontwikkeling met het gebruik van componenten van de hoogste kwaliteit. Dit heeft geresulteerd in een uniek design met één of twee warmtewisselaars die ook onafhankelijk van elkaar kunnen werken. Deze nieuwe ketel is zo ontwikkeld om in de praktijk eenvoudig bedienbaar en te onderhouden is. De TRIGON® L PLUS biedt dus in elk opzicht een absolute PLUS voor utiliteit en industriële toepassingen.


Betrouwbaar vermogen in vloerstaande, hoog rendement, ketels

De TRIGON® L PLUS is een nieuwe benadering van ketelontwerp – een ontwerp dat het meest flexibele product op de markt creëert en tegelijkertijd commerciële verwarming opnieuw definieert.

Unieke kenmerken

Duurzaam en betouwbaar

Duurzaam en betouwbaar

Met ruim 30 jaar kennis van warmtewisselaartechniek, de combinatie van hoogwaardige materialen en een verbeterd ontwerp van de warmtewisselaar worden hoge gelijkblijvende rendementen en lange onderhoudsintervallen verkregen tijdens de hele levensduur. De gladde buizen in de warmtewisselaar staan garant voor directe warmteoverdracht en denaar beneden gerichte brander zorgt ervoor dat de warmtewisselaar niet vervuilt.

Ingebouwde back-up mogelijkheid

Ingebouwde back-up mogelijkheid

Dankzij het exclusieve 'dual engine' ontwerp, beschikt de THISION® L PLUS over een zng. 'cascade-in-cascade' systeem. Dit systeem bestaat uit twee- onafhankelijk van elkaar werkende - warmtewisselaars, die garant staan voor efficient verkregen warmte.

Plug & Play

Plug & Play

Dankzij het samenvoegen van de belangrijkste componenten in de boiler, wordt er aanzienlijk bespaard op installatietijd en -kosten, naast de ruimte die nodig is voor de opstelling.

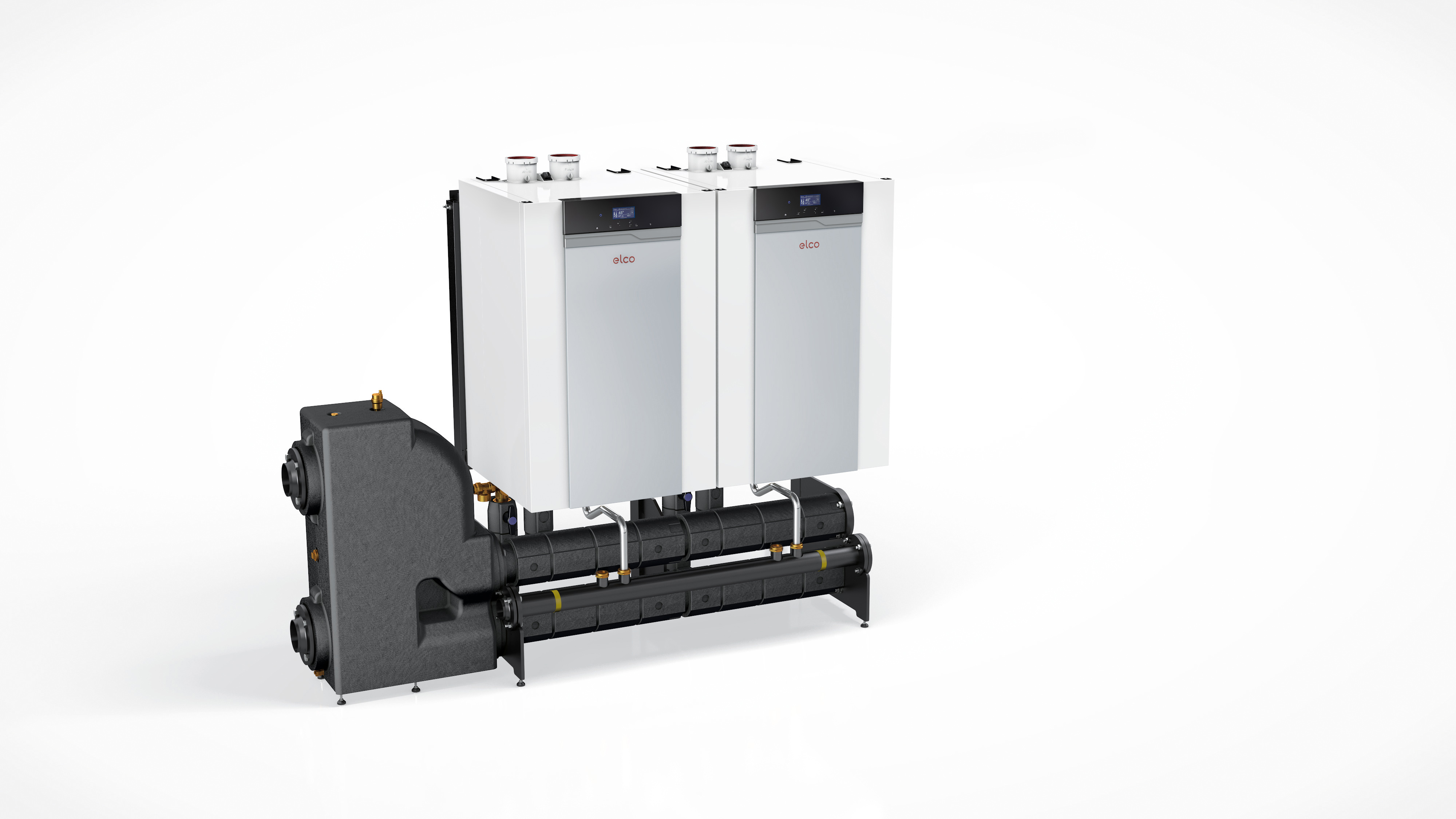

Cascade en uitgebreid assortiment accessoires

Cascade en uitgebreid assortiment accessoires

Er zijn diverse in lijn- of rug-aan-rug systeemconfiguraties beschikbaar. Geschikt voor configuraties tot en met 8 toestellen met een gezamenlijk vermogen van 1,6 MW. De configuraties kunnen direct in gebruik worden genomen, dankzij de 'all-inclusive' componenten. Daarnaast is het cascadesysteem ontworpens voor een snelle, eenvoudige en effectieve installatie

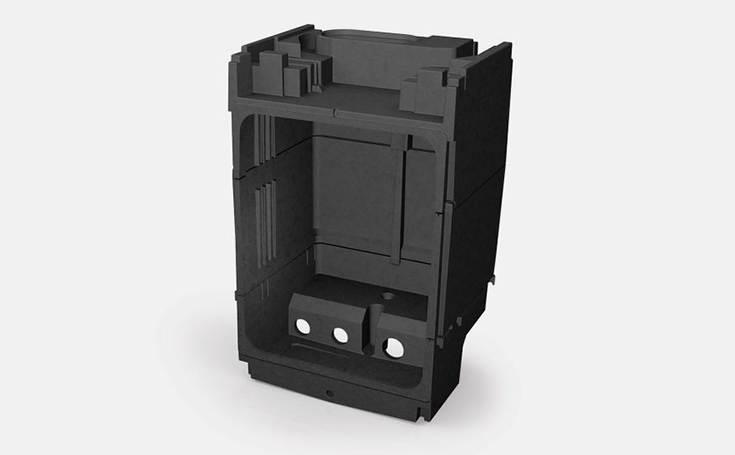

Stille werking en laag warmteverlies

Stille werking en laag warmteverlies

Het toestel is volledig voorzien van een polypropyleen isolatie harnas. Dit zorgt ervoor dat er nauwelijks warmteverlies is, dat op zijn beurt resulteert in een verhoogd rendement. Daarnaast wordt geluidsoverdracht tot een minimum beperkt. De hierbij gehaalde waarden worden de nieuwe standaard in utiliteit en industrie.

Connectivity

Connectivity

De TRIGON® L PLUS werkt samen met de meest voorkomende gebouwbeheerssystemen. Hierdoor is het eenvoudig de configuratie aan te passen aan de eisen van het gebouw zonder comprissen te doen aan het rendement van het toestel. Modubus | LonWorks | KNX | BACnet




Efficientie technologie – Voor de toekomst

De betrouwbare HEX3-technologie biedt een hoge efficiëntie bij de laagste NOx- en CO-emissies. Daarom voldoet de nieuwe THISION® L PLUS moeiteloos aan de laatste NOx eisen.

Plug & play

Dankzij het samenvoegen van de belangrijkste componenten in de boiler, wordt er aanzienlijk bespaard op installatietijd en -kosten, naast de ruimte die nodig is voor de opstelling.

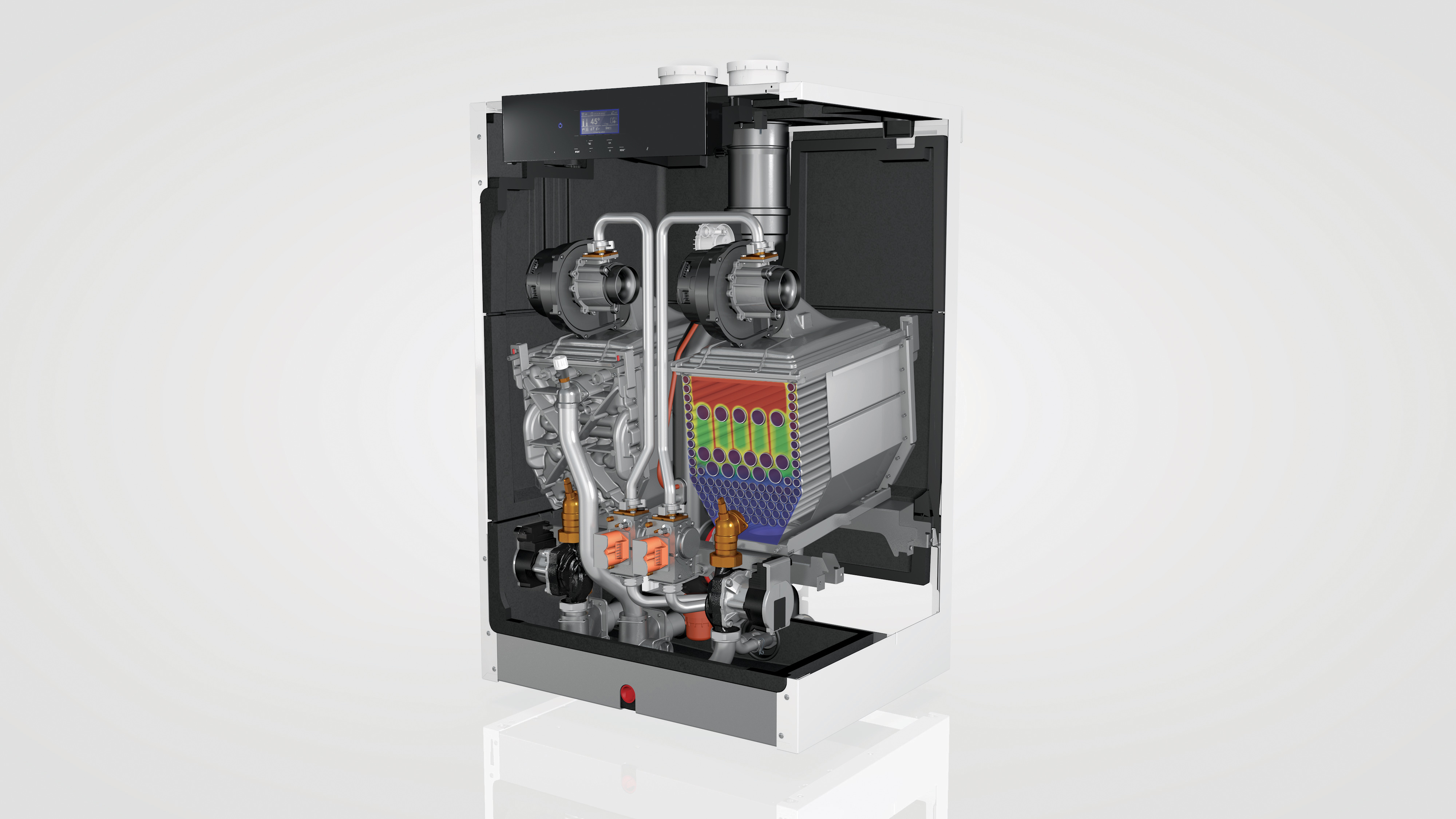

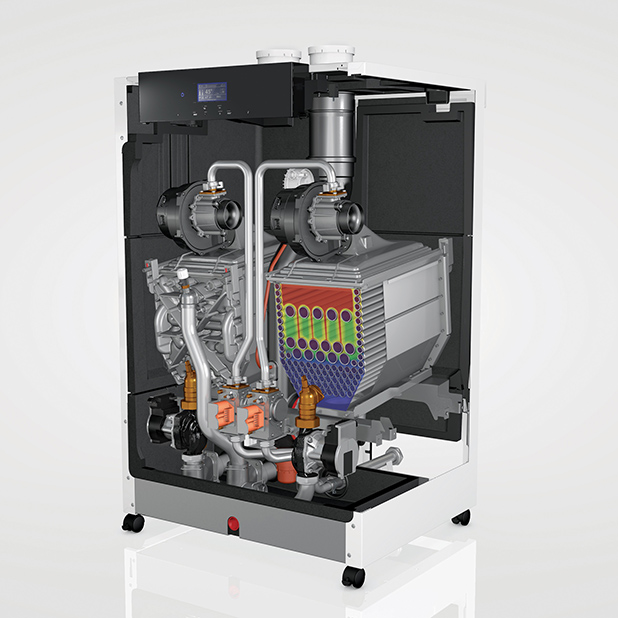

Cross-section of the TRIGON L PLUS

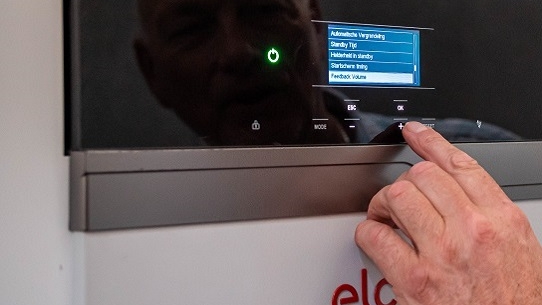

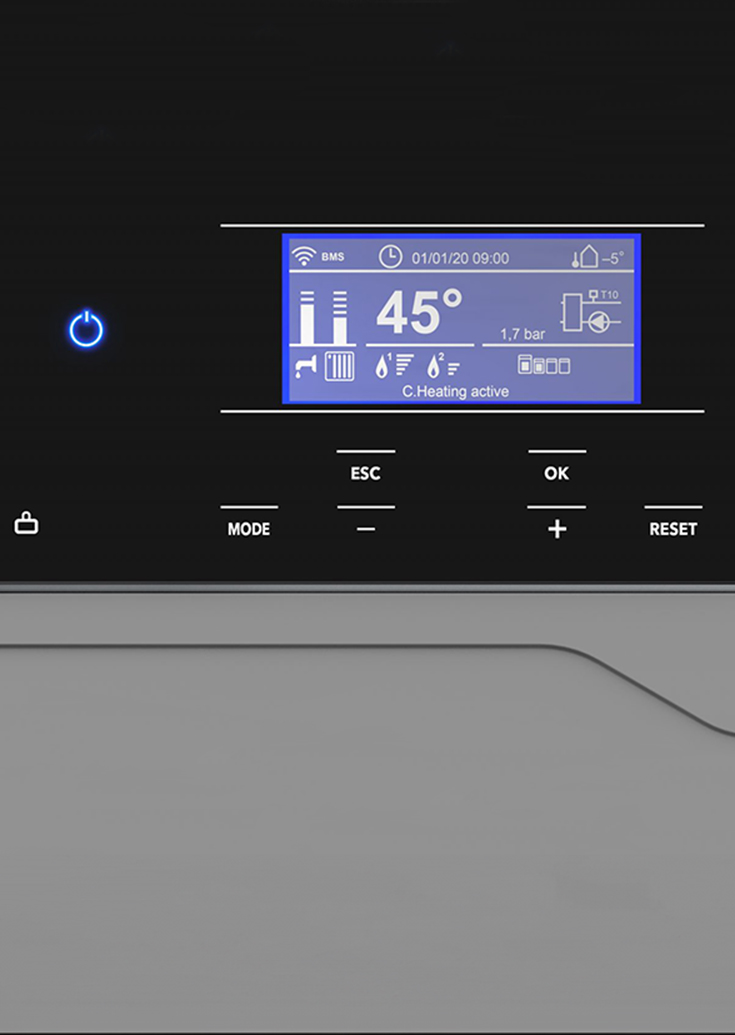

Door de integratie van de belangrijkste componenten in de ketel, zoals de pomp en terugslagkleppen, worden de installatietijd, kosten en benodigde ruimte aanzienlijk verminderd. Dankzij de nieuwe HMI (Human Machine Interface) en een breed scala aan accessoires worden snelle installaties en ingebruikstelling zeer eenvoudig.

Waarom ELCO

Top service

Top service

Reparatie, onderhoud of trouble-shooting? Onze servicetechnici staan zeven dagen in de week voor u klaar.

MEER OVER ELCO SERVICE

Onze referenties - uw zekerheid

Onze referenties - uw zekerheid

ELCO klanten zijn tevreden klanten. Daarom geven ze ons graag een kijkje in hun technische ruimtes. Dat maakt ons natuurlijk best trots!

ONZE REFERENTIES

COMFORT ALTIJD BIJ DE HAND | REMOCON NET

COMFORT ALTIJD BIJ DE HAND | REMOCON NET

Met de ELCO REMOCON-NET-app voor je smartphone kun je je verwarmingssysteem altijd en overal bedienen. Pas de instellingen aan voor een optimaal energieverbruik en bespaar geld.

MEER INFORMATIE OVER REMOCON NET

Waterstof - voor een duurzame toekomst

Waterstof - voor een duurzame toekomst

Als innovator op het gebied van verwarmingstechnologieën in Europa heeft het ELCO-team hard gewerkt om producten te ontwikkelen die bijdragen aan een duurzame toekomst wereldwijd.

De TRIGON® L PLUS is al gecertificeerd voor gebruik met tot wel 20% waterstof en biomethaan.

meer informatie

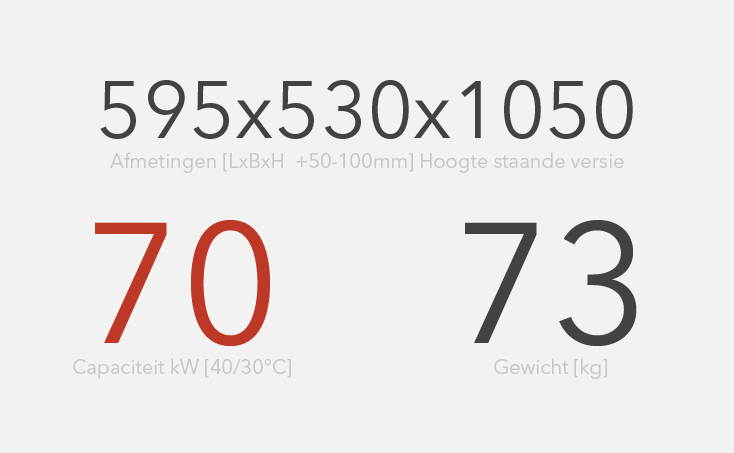

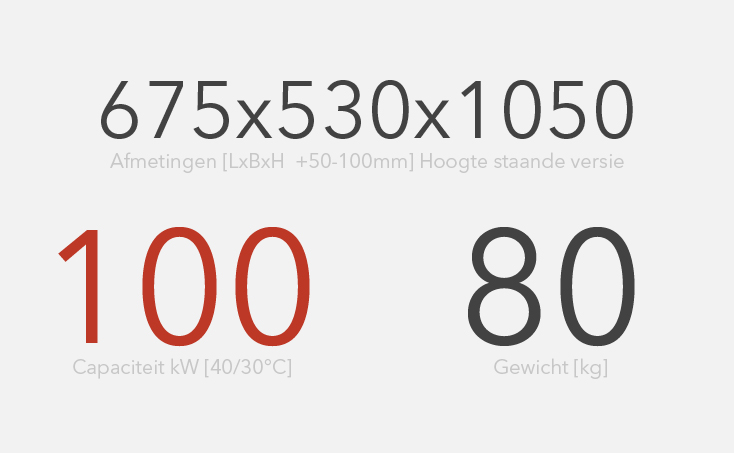

Technische informatie



TRIGON L PLUS 60 70 100 120 140 170 200
Vermogen min. - max. 40/30°C [kW] 16,0 - 63,0 16,0 - 72,0 20,0 - 99,0 16,0 - 122,0 16,0 - 142,0 16,0 - 171,0 20,0 - 197,0
Energielabel* Verwarming A / A+ A / A+ - - - - -
Geluidsvermogen [dB(A)] 62 65 60 67 70 67 63

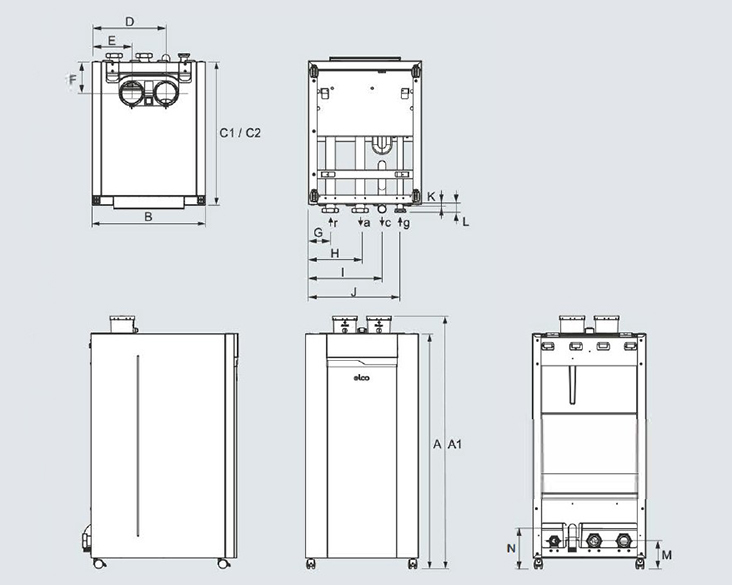

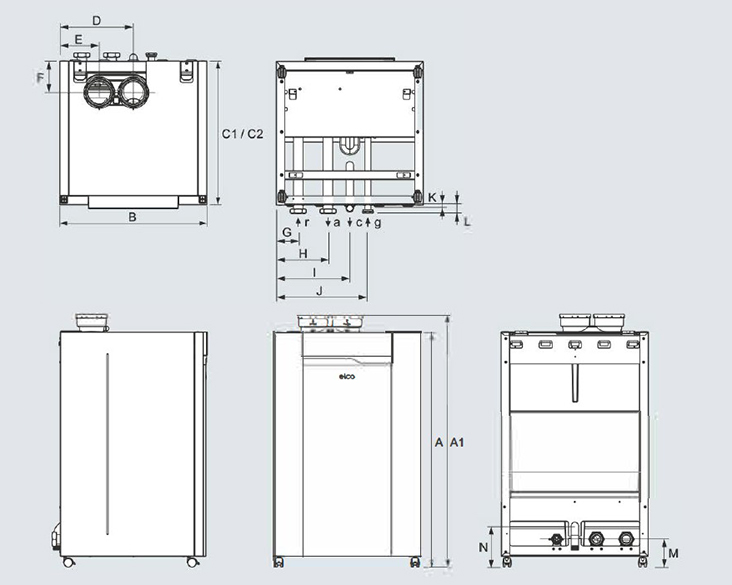

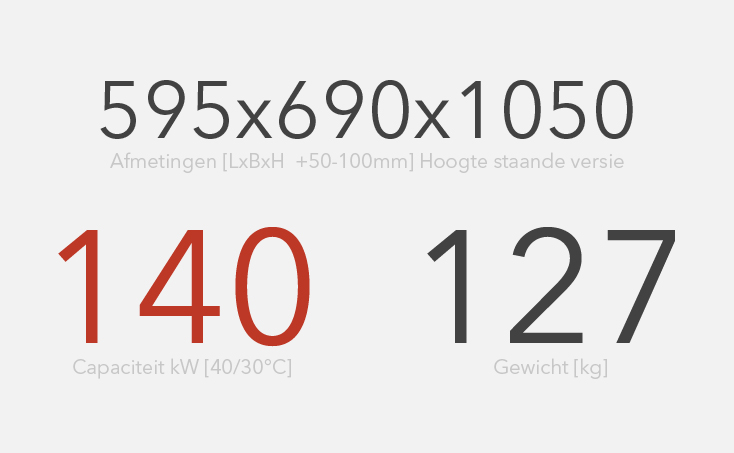

Afmetingen H x B x T [mm] 1100 x 530 x 595 1100 x 530 x 595 1100 x 530 x 675 1100 x 690 x 595 1100 x 690 x 595 1100 x 690 x 675 1100 x 690 x 675
Gewicht [kg] 73 73 80 127 127 132 140

* Energie label: verwarming: (EU 811/2013)

Product label range: A+++ tot D

Systeem label range: A+++ tot G





Omdat elk onderdeel van de THISION® L PLUS en TRIGON® L PLUS is ontwikkeld voor uitzonderlijke prestaties. Oplossingen van 60 kW tot 1600 kW bieden maximale flexibiliteit. Compact, lichtgewicht en krachtig. De nieuwe THISION® L PLUS is de krachtigste wandketel en de TRIGON® L PLUS is de meest compacte en lichtste vloerstaande ketel in zijn klasse. Met 14 verschillende modellen (7 wandketels en 7 vloerketels) zijn ze bovendien bijzonder veelzijdig.



Installatie



De TRIGON® L PLUS is ongelooflijk flexibel en is beschikbaar in zowel in-line als rug-aan-rug configuraties tot maximaal acht ketels, met warmte-opbrengsten tot 1,6 MW. De systemen bevatten alle componenten die nodig zijn geïntegreerd, waarbij het cascadesysteem specifiek is ontworpen voor een snelle, eenvoudige en effectieve installatie. U kunt deze ketel ook als wandmodel krijgen met de THISION® L PLUS.





De CV-ketels kunnen worden geleverd met oplossingen, waarbij een low loss header of platenwarmtewisselaar al is geïntegreerd. Met deze aanpak worden de installatietijd en -kosten verder verminderd, waardoor enkelvoudige units klaar zijn voor plug & play.



Rookgasafvoer

Rookgasafvoer

Een breed scala aan rookgasafvoersystemen voor alle toepassingen en systemen. Rookgasafvoerpijpen zijn verkrijgbaar in starre of flexibele uitvoeringen. De plug-in technologie zorgt voor een snelle en eenvoudige installatie.

Boilers

Boilers

ELCO biedt een breed scala aan verschillende boilers voor de levering van warm water voor diverse systeemconcepten. ELCO-boilers combineren efficiëntie, voordelen en hygiëne-eisen in een aantrekkelijk ontwerp.

Pompen

Pompen

De hoogrendementspompen voor DN25 tot DN40 kunnen direct aan de ketel worden bevestigd met behulp van speciale aansluitkits.

Regelingen

Regelingen

De regelingen zijn geschikt voor een breed scala aan toepassingen, zoals uitbreidingen voor extra verwarmingscircuits, integratie van zonne-energie, systeemscheidingen en andere functies.

Documentatie

B2B Flyer

ErP productlabel

Installatieschema's

TRIGON L PLUS + 1 Directe groep + 1 Tapwaterbereiding + Cascade + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep + 1 Tapwaterbereiding + Cascade + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep + 1 Tapwaterbereiding + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep + 1 Tapwaterbereiding + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep +1 Gemengde groep + 1 Tapwaterbereiding + Cascade + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep +1 Gemengde groep + 1 Tapwaterbereiding + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep +1 Gemengde groep + 1 Tapwaterbereiding + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep +1 Gemengde groep + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep +2 Gemengde groep + 1 Tapwaterbereiding + Cascade + Drukloze verdeler met ontluchter
TRIGON L PLUS + 1 Directe groep +2 Gemengde groep + Cascade + Drukloze verdeler met ontluchter
TRIGON L PLUS + 3 Directe groep + 1 Tapwaterbereiding + Cascade + Drukloze verdeler met ontluchter
TRIGON L PLUS + 4 Directe groep + 1 Tapwaterbereiding + Cascade + Drukloze verdeler met ontluchter
TRIGONL PLUS + 1 Directe groep + Cascade + Drukloze verdeler met ontluchter
TRIGONL PLUS + 1 Directe groep + Cascade + Drukloze verdeler met ontluchter

Product fiche ErP

Productbrochure
