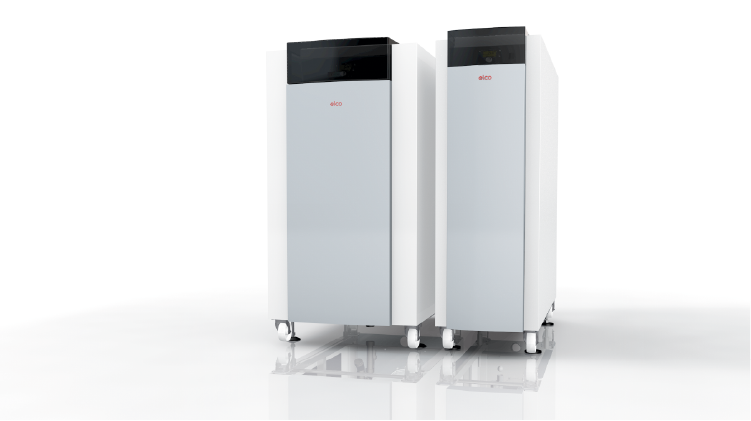

TRIGON® XL

Vloerstaande hoogvermogen CV-ketel

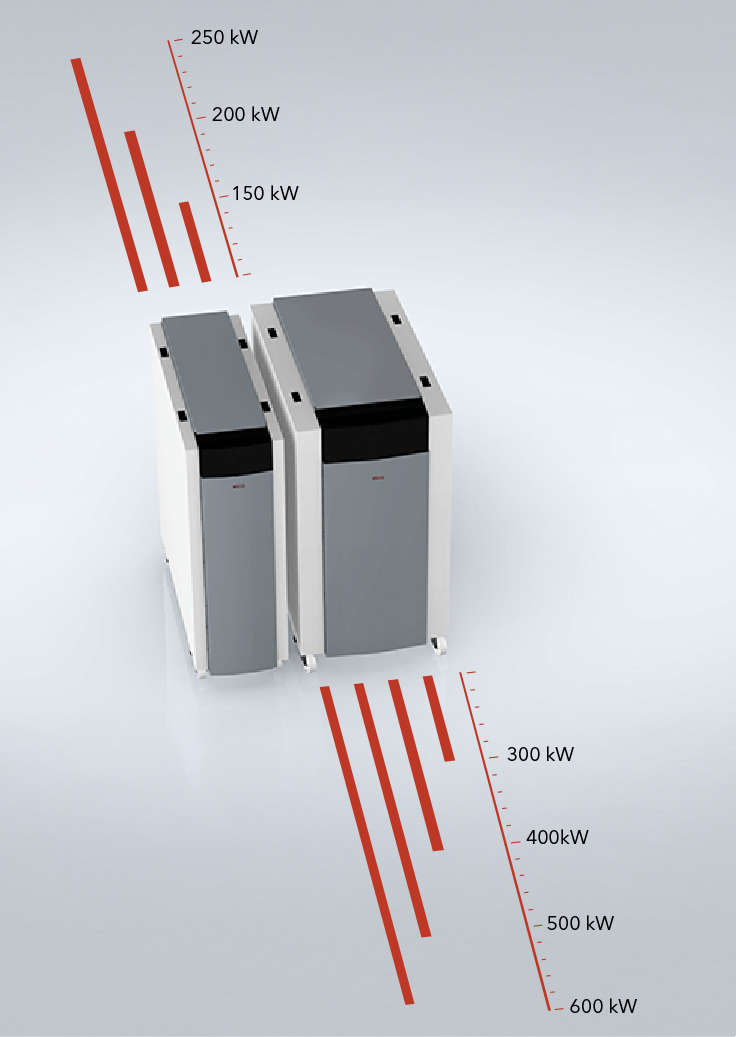

Vermogens van 35 kW tot 570 kW
De TRIGON® XL vormt een belangrijke stap vooruit in de verwarmingstechnologie. Dankzij de uiterst flexibele configuraties, het doordachte ontwerp en de ruime keuze aan beschikbare modellen, is deze hoogvermogen CV-ketel perfect geschikt voor een breed scala aan utiliteits toepassingen. Maak kennis met de volgende generatie vloerstaande hoogvermogen CV-ketels.

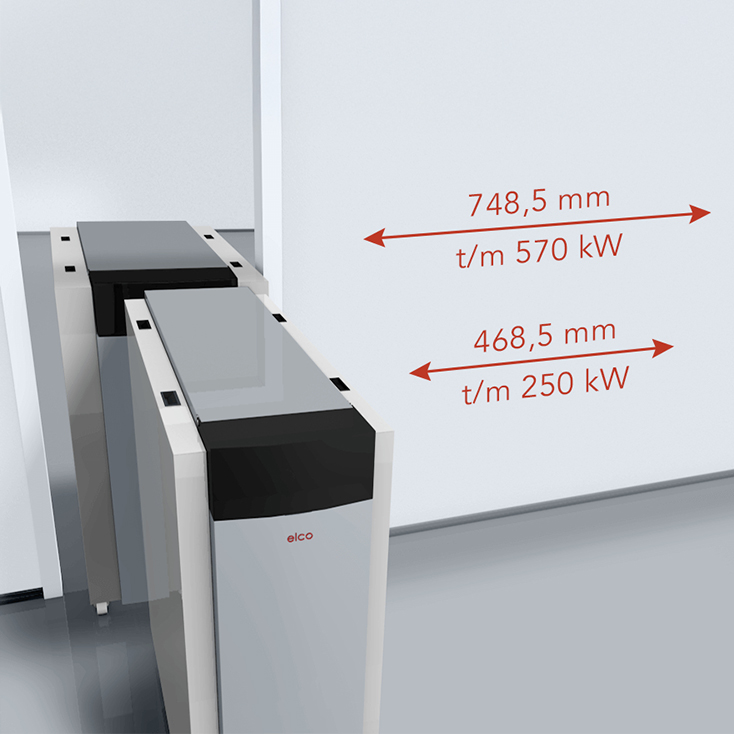

Compact en krachtig, de nieuwe standaard

De TRIGON® XL vertegenwoordigt een bijzondere stap voorwaarts in de verwarmingstechnologie. Met buitengewoon flexibele configuraties, een

slim ontwerp en een reeks van beschikbare modellen is de ketel uitermate geschikt voor een diversiteit aan commerciële toepassingen. Het is tijd om de volgende generatie van vloerstaande ketels te ontdekken.

Unieke kenmerken

Highest efficiency

Highest efficiency

Het geavanceerde branderontwerp maakt de TRIGON® XL het meest technisch geavanceerde en krachtige toestel in zijn klasse. De TRIGON® XL is daarnaast uitgerust met een roestvaststalen warmtewisselaar, speciaal ontworpen voor optimale energie-efficiëntie en prestaties gedurende de gehele levensduur.

Lage uitstoot

Lage uitstoot

De watergekoelde koude vlambrander en de geoptimaliseerde verbrandingsruimte zorgen voor een extreem lage NOx- en CO-uitstoot en voldoen hiermee ruimschoots aan de eisen van NOx-klasse 6.

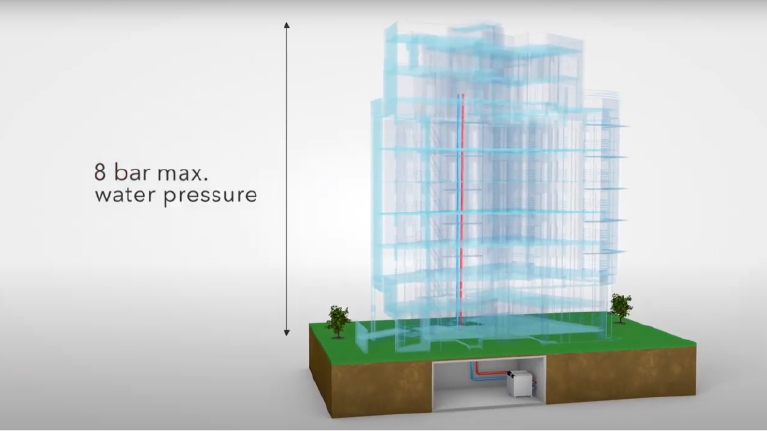

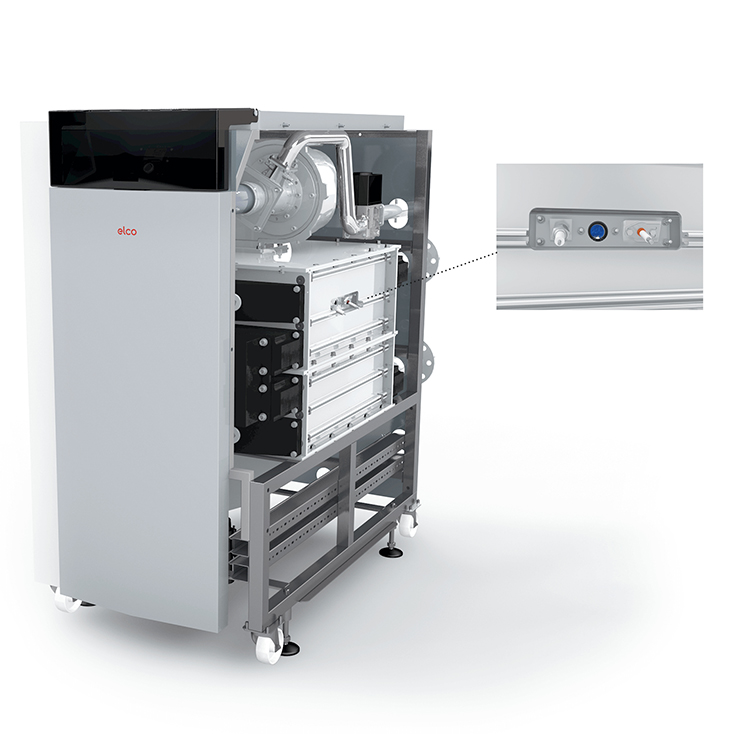

Maximale flexibiliteit

Maximale flexibiliteit

Dankzij het brede scala aan toepassingen en de uitgebreide reeks regel- en systeemaccessoires kan de TRIGON® XL volledig worden afgestemd op alle eisen van commerciële verwarmingssystemen.

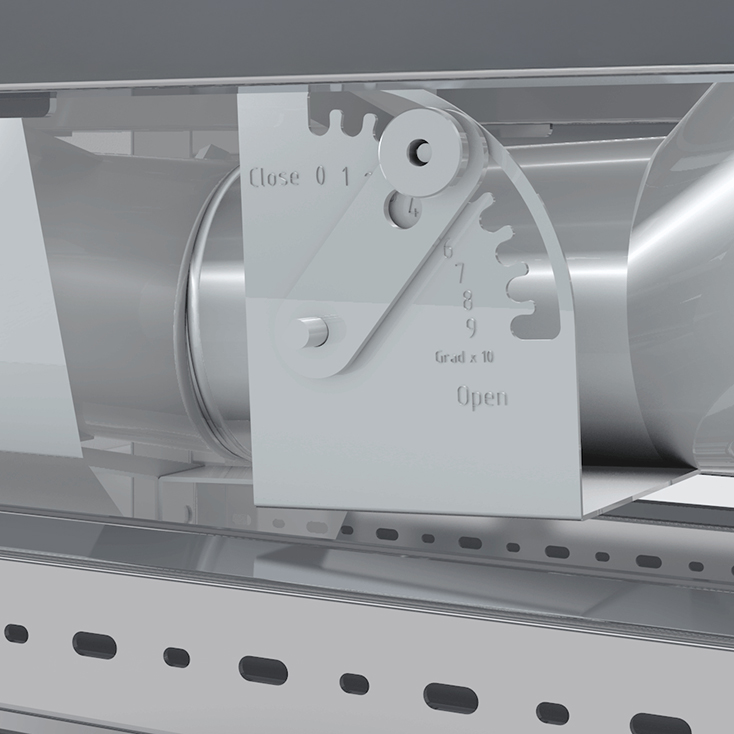

Eenvoudige inbedrijfstelling

Eenvoudige inbedrijfstelling

Een geïntegreerde rookgasklep en een achterwaartse rookgasaansluiting zorgen voor een vereenvoudigde aansluiting en inbedrijfstelling.

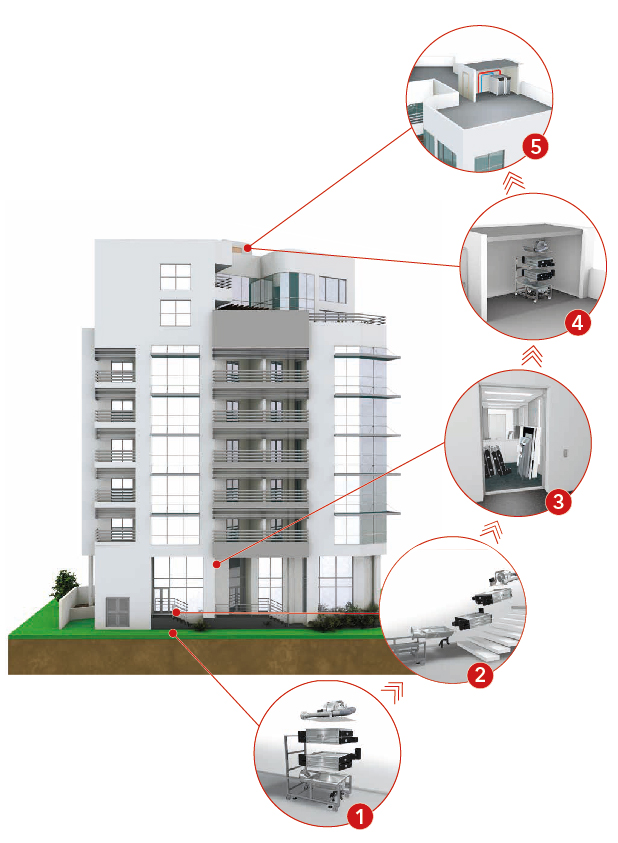

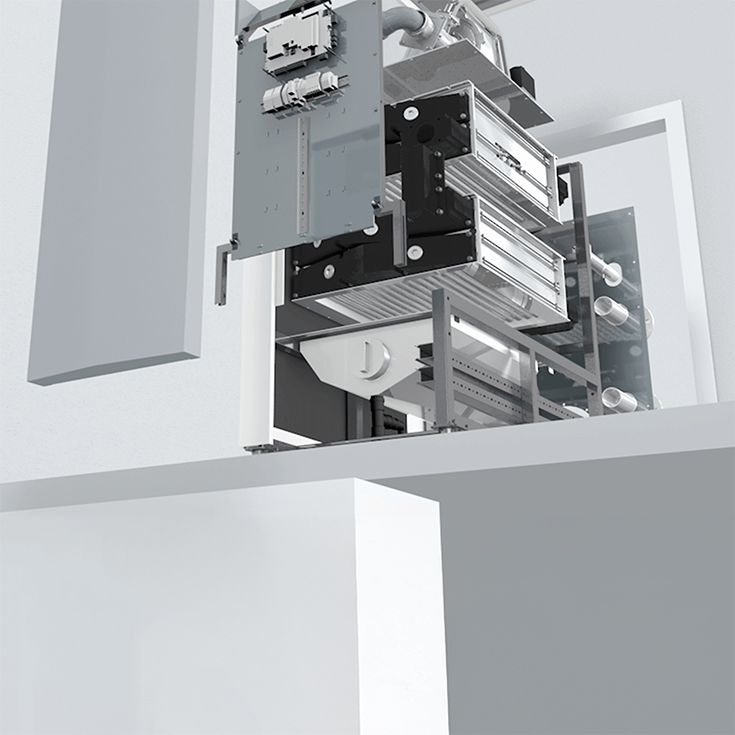

Slim modulaire concept

Slim modulaire concept

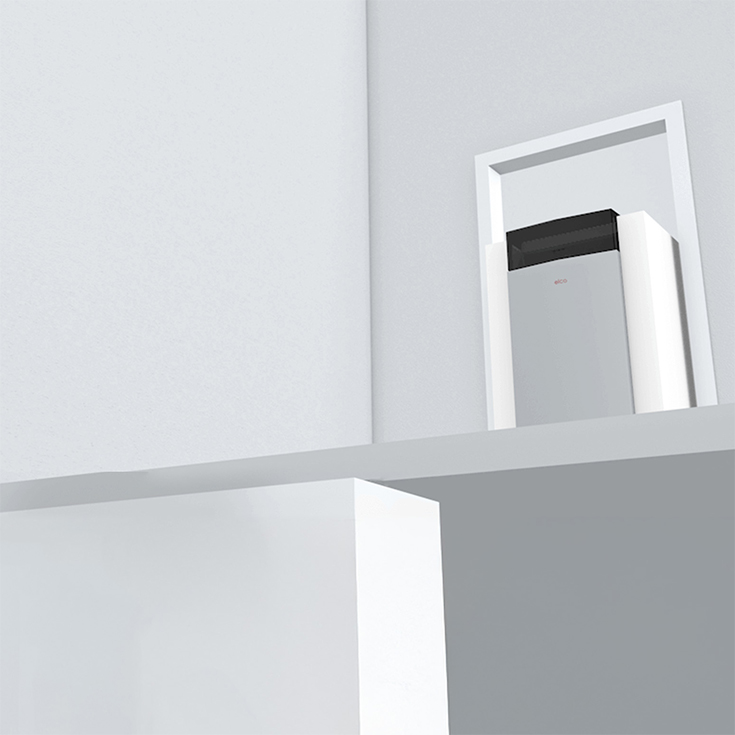

Het slimme modulaire concept Alle TRIGON® XL-ketels kunnen gedemonteerd worden om ter plaatse weer te worden gemonteerd. Dit maakt het mogelijk om de ketel te plaatsen in gebouwen met stookruimtes waar sprake is van beperkte toegankelijkheid.

H2-ready

H2-ready

Iis al geschikt en gecertificeerd voor gebruik met tot wel 20% waterstof en biomethaan.




Hoge efficiëntie gedurende de gehele levensduur

De TRIGON® XL is ontworpen voor veeleisende omgevingen. Het geavanceerde branderontwerp maakt de TRIGON® XL tot de technologisch meest geavanceerde en best presterende unit op de markt. In combinatie met een robuuste en corrosievrije roestvrijstalen warmtewisselaar, speciaal ontwikkeld voor uitdagende werkomstandigheden, biedt het apparaat uitstekende warmteoverdracht en constant hoge efficiënties tot wel 110% gedurende de gehele levensduur. De roestvrijstalen laser-gelaste lamellenbuizen, vervaardigd met geavanceerde robot-lasertechnologie, minimaliseren warmteverlies tussen de buis en de lamellen. Dit garandeert de hoogst mogelijke warmteoverdracht van het uitgebreide warmtewisselaaroppervlak in vergelijking met gladde buizen.


Description of the TRIGON XL premix burner system

Uniek premix-brandersysteem

Een volledig modulerende, watergekoelde koude vlambrander voorziet in een uniek verbrandingssysteem voor betrouwbare en krachtige prestaties.

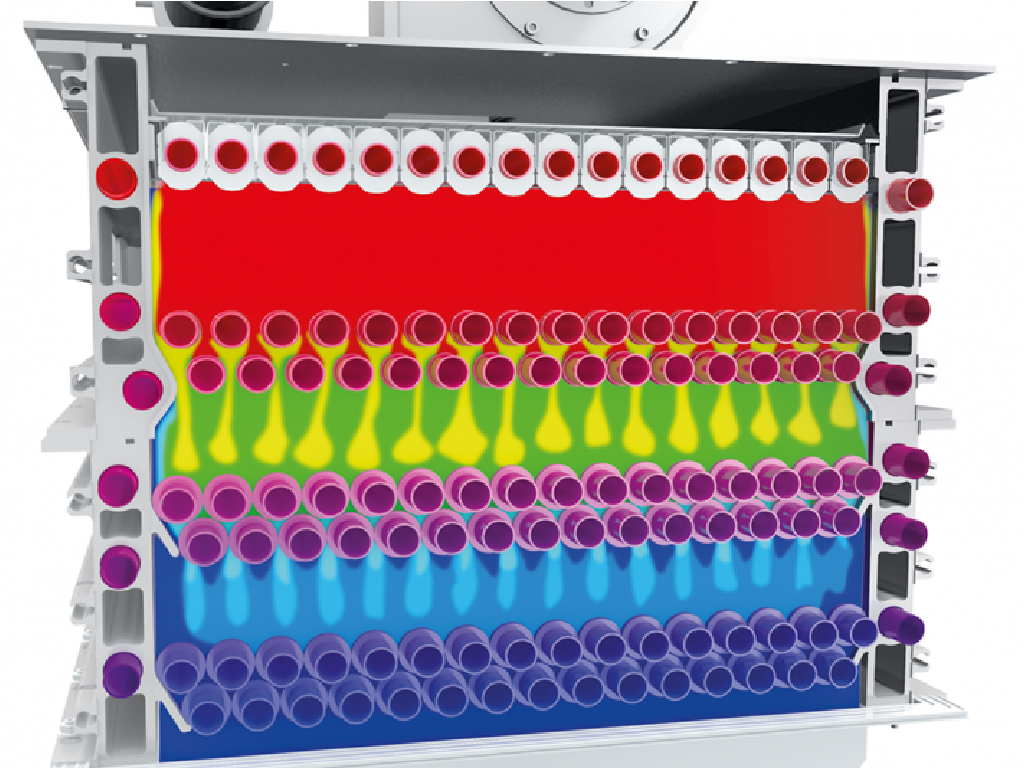

  • Diverse verbrandingszones binnen de TRIGON XL

    Lage uitstoot

    De watergekoelde koude vlambrander en de geoptimaliseerde verbrandingsruimte zorgen voor een extreem lage NOx- en CO-uitstoot en voldoen hiermee ruimschoots aan de eisen van NOx-klasse 6.

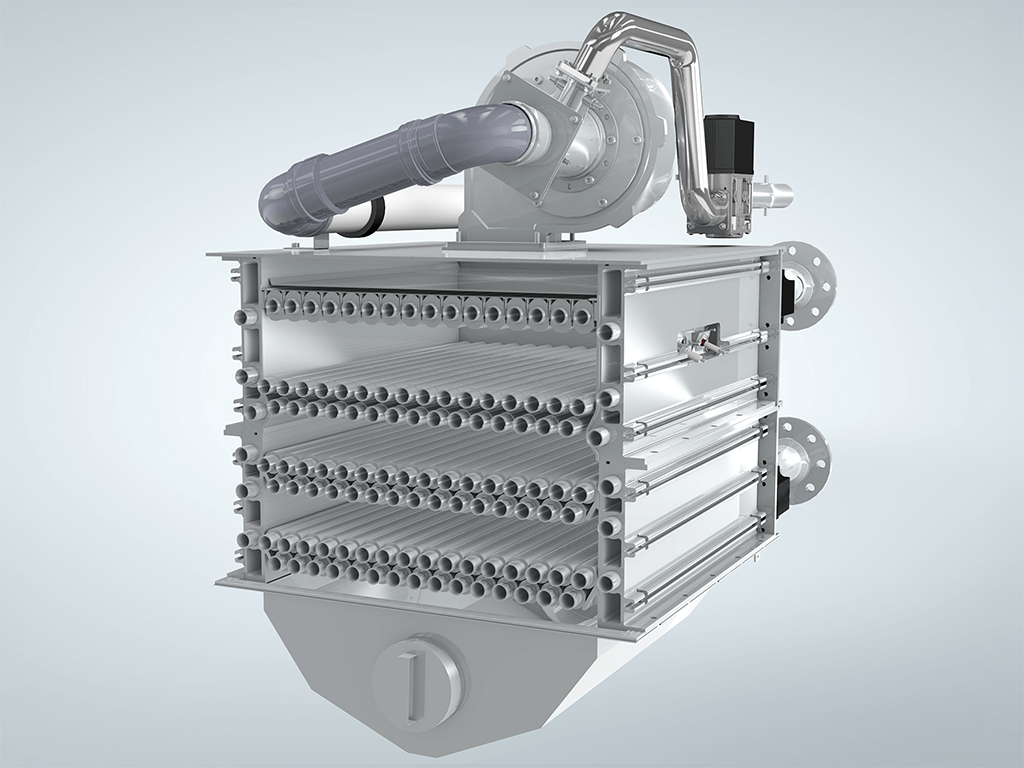

  •  TRIGON XL Premix warmtewisselaar

    Hoog rendement gedurende de gehele levensduur

    Door de combinatie van de unieke premix-brander en het warmtewisselaarsysteem met de geoptimaliseerde regeling, levert de TRIGON® XL  gedurende de gehele levensduur een indrukwekkend hoog rendement tot wel 110 %.

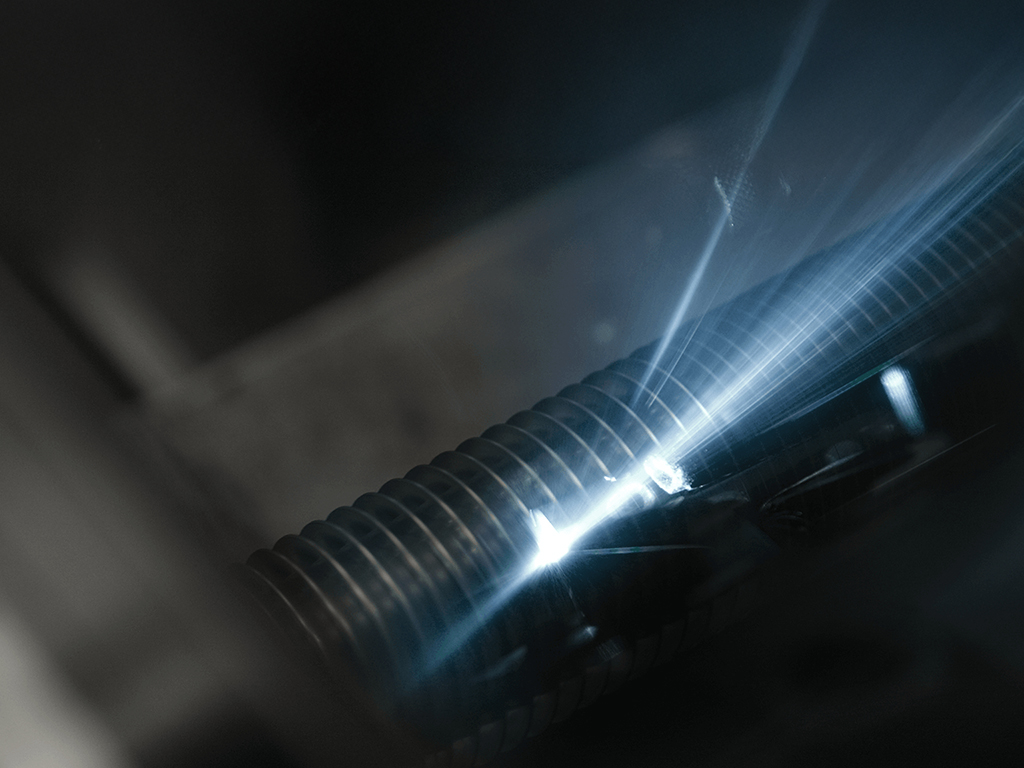

  • Geavanceerde robot-laserlastechnologie zorgt voor een perfecte warmteoverdracht tussen de vinnen en de buis.

    RVS lasergelaste vinbuis

    Geavanceerde robot-laserlastechnologie zorgt voor een perfecte warmteoverdracht tussen de vinnen en de buis.

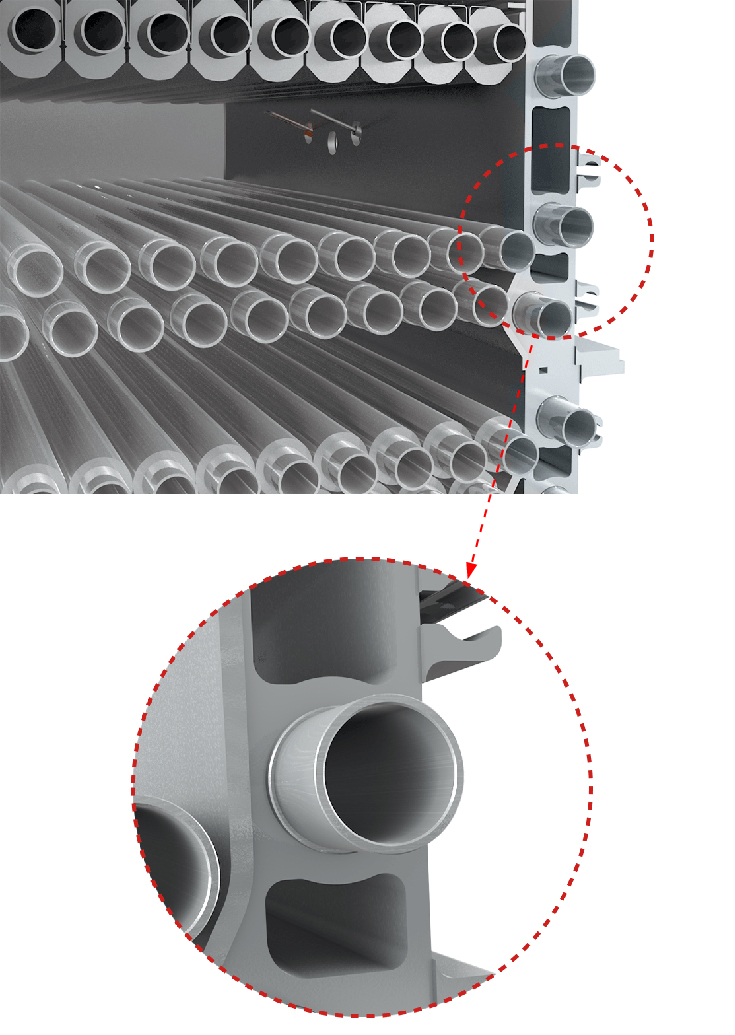

Watergekoelde verbrandingskamer

Een zorgvuldig ontworpen hydroforming proces bevestigt de koelbuizen in de zijwanden en bereikt hiermee de hoogst mogelijk thermische geleiding.



Oplossingen


Top service

Top service

Reparatie, onderhoud of trouble-shooting? Onze servicetechnici staan zeven dagen in de week voor u klaar.

MEER OVER ELCO SERVICE

COMFORT ALTIJD BIJ DE HAND | REMOCON NET

COMFORT ALTIJD BIJ DE HAND | REMOCON NET

Met de ELCO REMOCON-NET-app voor je smartphone kun je je verwarmingssysteem altijd en overal bedienen. Pas de instellingen aan voor een optimaal energieverbruik en bespaar geld.

MEER INFORMATIE OVER REMOCON NET

Onze referenties - uw zekerheid

Onze referenties - uw zekerheid

ELCO klanten zijn tevreden klanten. Daarom geven ze ons graag een kijkje in hun technische ruimtes. Dat maakt ons natuurlijk best trots!

ONZE REFERENTIES

Waterstof - voor een duurzame toekomst

Waterstof - voor een duurzame toekomst

Als innovator op het gebied van verwarmingstechnologieën in Europa heeft het ELCO-team hard gewerkt om producten te ontwikkelen die bijdragen aan een duurzame toekomst wereldwijd.

De TRIGON® L PLUS is al gecertificeerd voor gebruik met tot wel 20% waterstof en biomethaan.

meer informatie

Technische informatie



TRIGON XL 150 200 250 300 400 500 570
Vermogen min. - max. 40/30°C [kW] 35,4 - 151,2 47,4 - 202,3 53,4 - 252,3 64,2 - 303,3 85,6 - 404,3 106,9 - 505,2 135,1 - 572,8
Geluidsniveau [dB(A)] 70 70 70 70 77 77 77
Afmeingen H x B x D [mm] 1457 x 466 x 1349 1457 x 466 x 1499 1457 x 466 x 1649 1460 x 746 x 1348 1460 x 746 x 1496 1460 x 746 x 1646 1460 x 746 x 1769
Gewicht [kg] 290 332 366 434 496 540 595

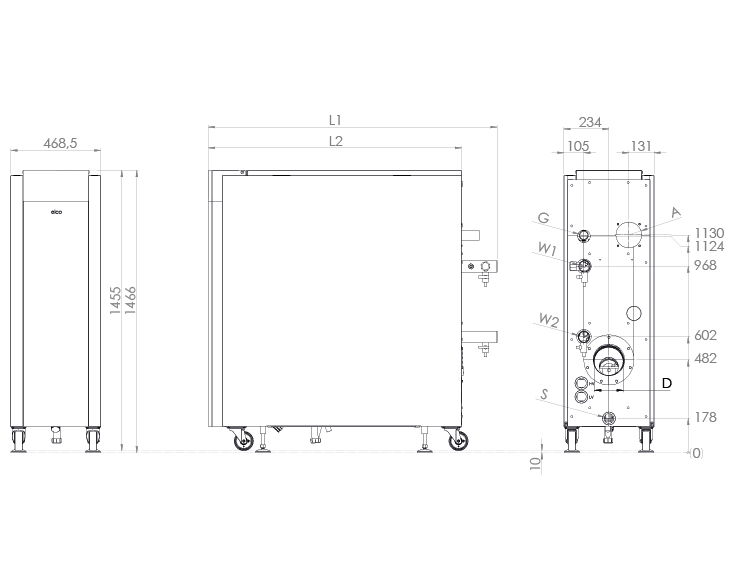

TRIGON® XL 150, 200 & 250

Technische tekening met afmetingen van de TRIGON XL 150, 200 und 250

A = Luchtaansluiting | D = Rookgasaansluiting | G = Gasaansluiting | S = Condensatietaansluiting

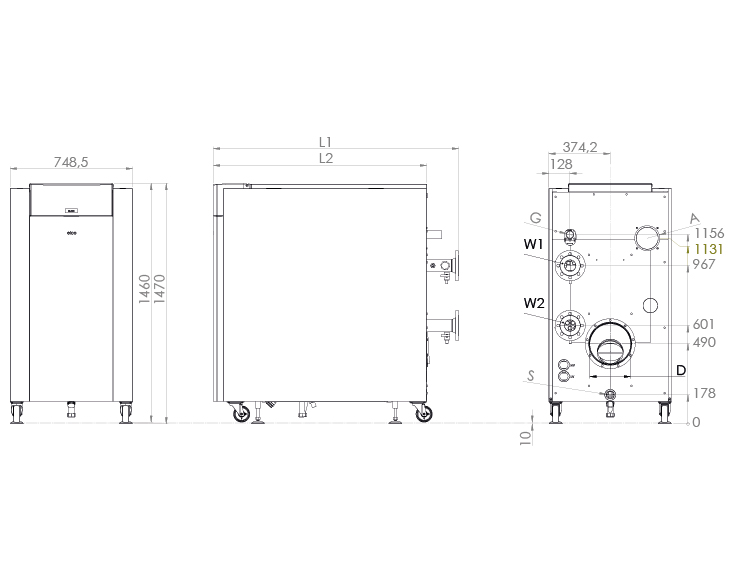

TRIGON® XL 300, 400, 500 & 570

Technische tekening met afmetingen TRIGON XL 300, 400, 500 und 570

L1 = lengte met wateraansluiting | L2 = lengte zonder wateraansluiting | W1/W2 = Wateraansluitingen



accessoires


Complete Plug & Play  assortiment

Complete Plug & Play assortiment

Vooraf gemonteerde kits voor hydraulische schakelaars en platenwarmtewisselaars. Op basis van het plug & play-principe maken planning, installatie en montage uiterst eenvoudig.

Hydraulische systeemscheiding door middel van een driewegklep of platenwarmtewisselaar

Hydraulische systeemscheiding door middel van een driewegklep of platenwarmtewisselaar

Platenwarmtewisselaars en kleppen voor het scheiden van het hydraulisch systeem. Zowel voor nieuwbouw als renovaties – en zo kan er optimale energiebenutting worden bereikt.

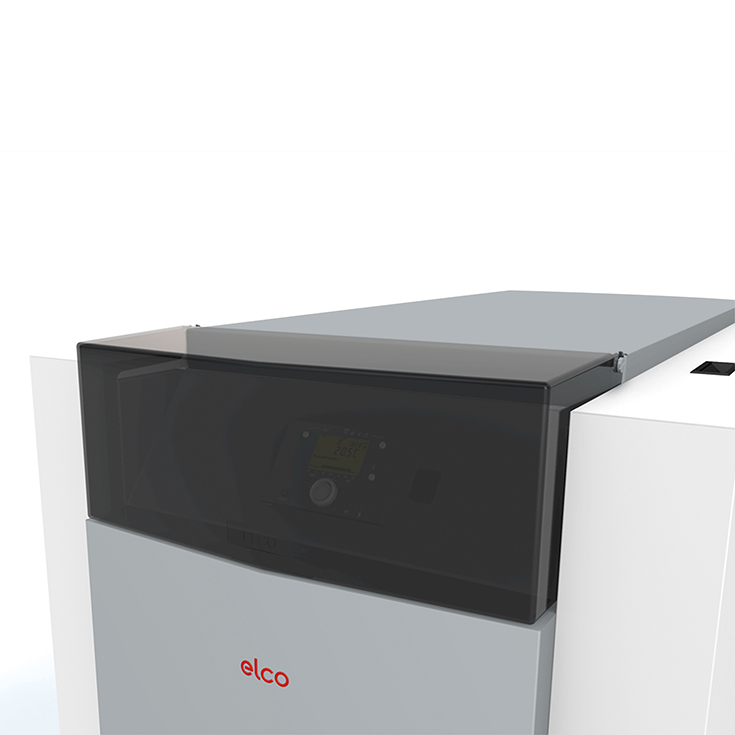

 Uitgebreid assortiment regelingen

Uitgebreid assortiment regelingen

Er is een uitgebreid assortiment regelingen enaccessoires beschikbaar voor een breed scala aan toepassingen, zoals uitbreiding met extra verwarmingszones, integratie van zonne-energie, systeemscheiding of integratie in gebouwbeheersystemen en andere nuttige functies.

Documenten

TRIGON® XL

Installatieschema's

Industrie TRIGONXL bypass Ip ketel met vat
TRIGON XL cascade op basis van een vaste aanvoertemperatuur
TRIGON XL cascade op basis van een 0-10 vdc setpoint temperatuur
TRIGON XL cascade op basis van een 0-10 vdc setpoint temperatuur
TRIGON XL op basis van een 0-10 vdc Setpoint
